工字钢拉弯过程中腹板起皱的原因是什么？如何通过工艺参数调整来抑制？
来源：本站 时间：2025/4/8 14:06:18 次数：

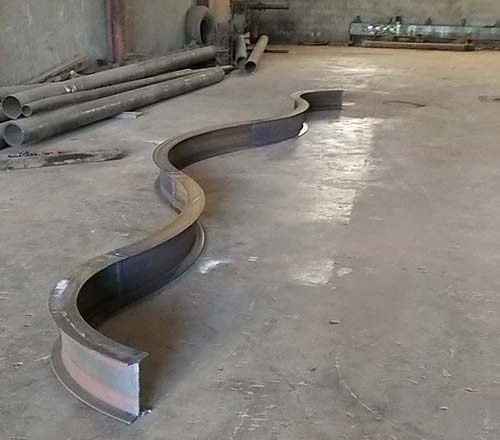

工字钢拉弯过程中腹板起皱是常见的工艺缺陷，其成因涉及材料特性、受力状态及工艺参数等多方面因素。结合搜索结果中的技术分析，具体原因及抑制措施如下：
1、腹板起皱的主要原因
1）切向压应力失稳
拉弯时，腹板受到纵向压缩和切向压应力的双重作用，当应力超过材料稳定限时，薄壁区域易发生屈曲起皱。工字钢腹板相对较薄（相对厚度t/d0小），抗失稳能力较弱。
2）工艺参数不当
拉深系数过小：变形程度增大导致切向压应力升高，凸缘部分宽度增加，进一步降低抗皱刚度。
压边力不足或不均：压边圈未能有效约束材料流动，导致腹板局部堆积。
弯曲速度过快：材料塑性变形不充分，加剧应力集中。
3）材料缺陷与各向异性
腹板存在夹杂、气孔等缺陷时，局部强度降低；若材料各向异性明显（如轧制方向影响），变形不均匀性会诱发起皱。
4）中性层偏移与截面畸变
拉弯时中性层向内侧偏移，腹板受径向压应力作用，若补偿不足会导致截面畸变（如腹板凸起）。
2、抑制起皱的工艺调整措施
1）优化压边力与模具设计
采用动态压边力控制技术，初始阶段施加较大压力，随变形逐步调整，避免过度摩擦或压力不足。
增设拉深筋或调整压边间隙（Z1=1.03~1.07倍料厚），增强材料流动约束。
2）调整拉弯参数
增大拉伸力比例：通过提高径向拉应力（如预拉伸或反拉深）抵消切向压应力。
分步成形：对深拉深工件分多道工序加工，逐步减小单次变形量。
控制弯曲速度：降低速度使塑性变形更均匀，减少瞬时应力峰值。
3）材料与预处理改进
选择腹板较厚或高延展性材料（如Q345B优于Q235），减少缺陷敏感性。
对薄壁工字钢采用热弯工艺（加热至700~900℃），降低屈服强度，提高成形性。
4）中性层补偿与截面支撑
计算中性层偏移量，通过模具型面修正或预弯角度补偿回弹。
使用芯模或填充物（如低熔点合金）支撑腹板空腔，防止径向塌陷。
5）后续处理与检测
拉弯后缓慢冷却或时效处理，释放残余应力。
采用激光扫描或三维检测技术监控截面畸变，及时调整工艺。
腹板起皱的本质是压应力下的失稳现象，需从应力平衡、材料流动和工艺稳定性三方面综合优化。实际生产中需结合试验数据调整参数，例如通过试弯确定临界压边力或拉伸力比例，并优先参考行业案例（如隧道拱架加工中H型钢的工艺经验）。
